Ergovent instucbaar frameloos lijnrooster 1050 mm met aansluitdiameter 90 mm - modulair - 1 sleuf

Ergovent instucbaar frameloos lijnrooster 1050 mm met aansluitdiameter 90 mm - modulair - sleuf

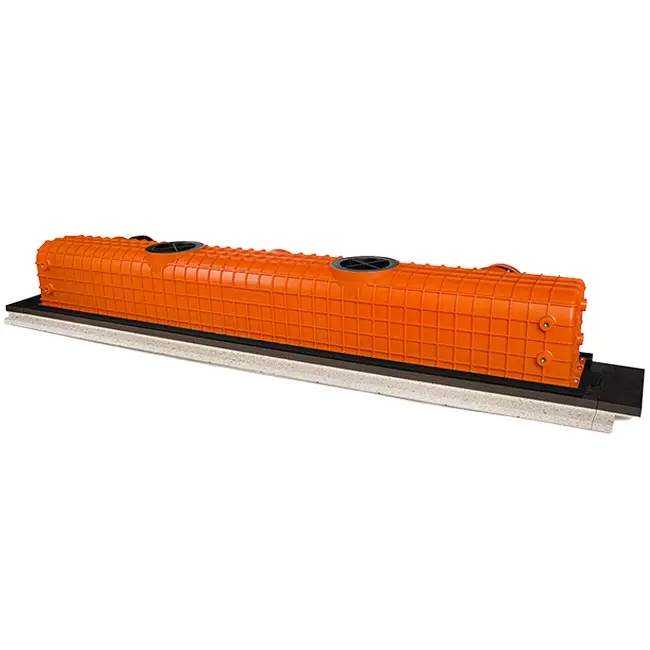

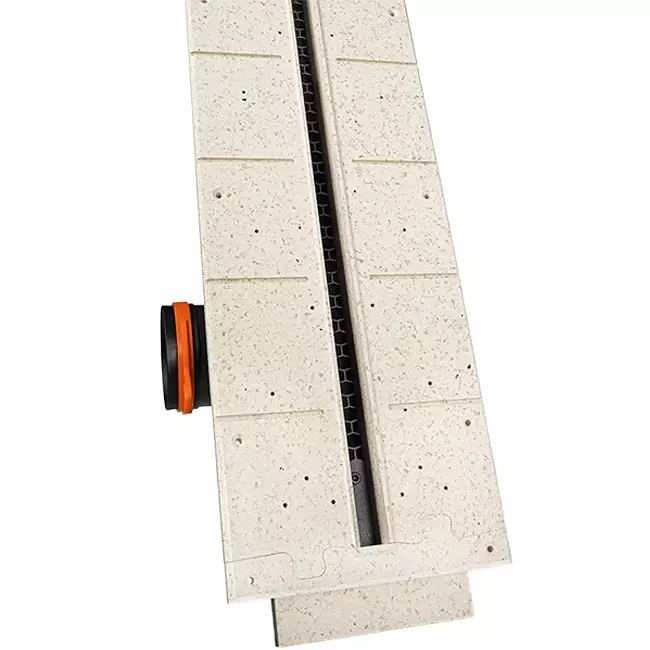

Het Ergovent instucbaar frameloos lijnrooster van 1050 mm is een lineair ventilatierooster, speciaal ontwikkeld voor inbouw in gipsplaatplafonds- en wanden. De Lineo Pro Puzzle creëert een minimalistische, subtiele sleuf in het oppervlak, waardoor het nauwelijks opvalt en naadloos opgaat in het interieurontwerp. Het ventilatierooster is ontworpen voor flexibele kunststof kanaalsystemen met een aansluitdiameter van 75 of 90 mm.

Montage van het ventilatierooster

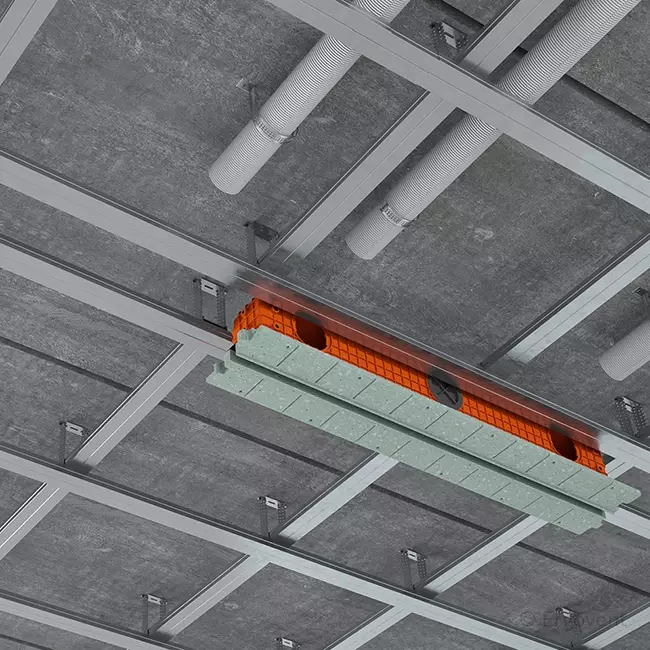

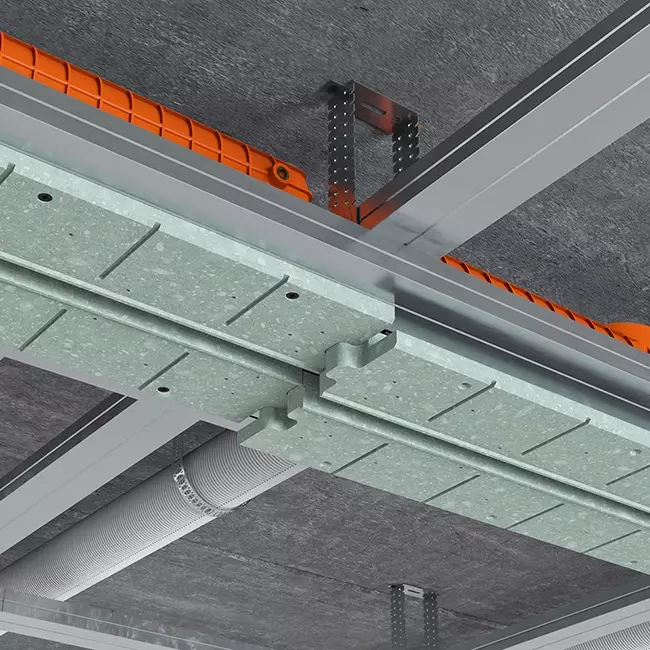

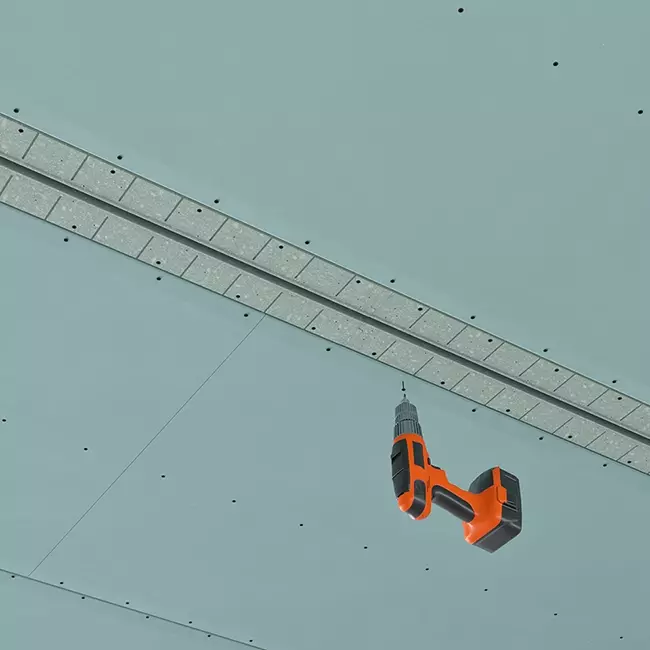

De Lineo Pro Puzzle wordt gemonteerd op gipsplaatprofielen en kan worden gekoppeld tot langere, doorlopende ventilatiesleuven. Het puzzelsysteem klikt de segmenten moeiteloos in elkaar en zorgt voor een strakke, onzichtbare aansluiting. Voor een goede hechting is het belangrijk om het oppervlak en eventuele voegen eerst stofvrij te maken. Om scheurvorming in de afwerking te voorkomen, wordt aangeraden een dunne laag glasweefsel aan te brengen over het zichtbare oppervlak van het rooster. Hierna kan een grondlaag (primer) worden aangebracht op de zones die geplamuurd worden. Na de oppervlaktebehandeling, het bevestigen van het rooster en het aansluiten van het kanaalsysteem, wordt het geheel afgewerkt en overgeschilderd in dezelfde kleur als het plafond voor een strakke, naadloze uitstraling. De Lineo Pro Puzzle heeft een vaste lengte van 1050 mm en kan langer gemaakt worden door meerdere Lineo Pro Puzzle roosters of hoekstukken aan elkaar te koppelen. Kanaalaansluitingen of afdekkingen worden onder een hoek van 45 graden op de achterzijde bevestigd.

Wat zit er in de doos?

Bij het Ergovent instucbaar frameloos lijnrooster 1050 mm met aansluitdiameter 90 mm - modulair ontvang je standaard een:

• 1x Ergovent instucbaar frameloos lijnrooster 1050 mm met aansluitdiameter 75 mm - modulair
• 2x Ergovent verbindingsstuk voor een aansluitdiameter van 90 mm

Om het lijnrooster geschikt te maken voor 90 mm, monteer je eenvoudig de twee meegeleverde verbindingsstukken. Dit doe je snel en probleemloos zelf met slechts een schroevendraaier.

Standaard, profiel of modulair?

• Lineo Pro Single (standaard): Losstaand model voor een enkele, zelfstandige aansluiting op een flexibel ventilatiekanaal, dat vóór de montage van het gipsplafond direct op het betonnen plafond dient te worden gemonteerd.
• Lineo Pro Profile (profiel): Losstaand model voor een enkele, zelfstandige aansluiting op een flexibel ventilatiekanaal, dat direct op het gipsframe geplaatst kan worden voor snellere montage.
• Lineo Pro Puzzle (modulair): Modulair model voor de verbinding met andere instucbare lijnroosters of hoekstukken, dat direct op het gipsframe geplaats kan worden voor snellere montage.

Bediening

De Lineo Pro Puzzle bevat standaard een geïntegreerde luchtregelklep aan de achterzijde. Deze is na montage eenvoudig in te stellen met een inbussleutel, zodat het luchtvolume per ruimte nauwkeurig afgeregeld kan worden — zonder dat daar aparte ventielen voor nodig zijn. De klep is geschikt voor zowel luchttoevoer als -afvoer, wat het rooster geschikt maakt voor mechanische ventilatiesystemen.
