Het Air Excellent DBOX 23C koppelstuk gebruik om een 23C kanaal aan te sluiten op een Ubbink luchtverdeelkast serie 125/500. Met deze set realiseer je een directe en luchtdichte overgang tussen het ronde Ø125 binnenmaat aansluitpunt en het platte 23C kanaal. De set wordt geleverd inclusief twee 23C Click-Seal ringen, zodat je snel en zonder gereedschap een betrouwbare ver binding maakt.

Voordelen en functies

• Luchtdichte koppeling tussen DBOX en 23C: Zorgt voor een gesloten systeem zonder ongewenst luchtverlies.
• Geoptimaliseerd drukverlies: Zeta 1,9 voor toevoer en 0,8 voor afvoer, afgestemd op een efficiënte luchtverdeling.
• Gereedschapsloze montage: Snelle installatie dankzij het kliksysteem en de geïntegreerde Click-Seal ringen.
• Antistatisch en antimicrobieel: Ondersteunt een hygiënisch ventilatiesysteem.
• TÜV SÜD gecertificeerd: Getest op kwaliteit en veiligheid binnen ventilatietoepassingen.

Prestaties en gebruik in de praktijk

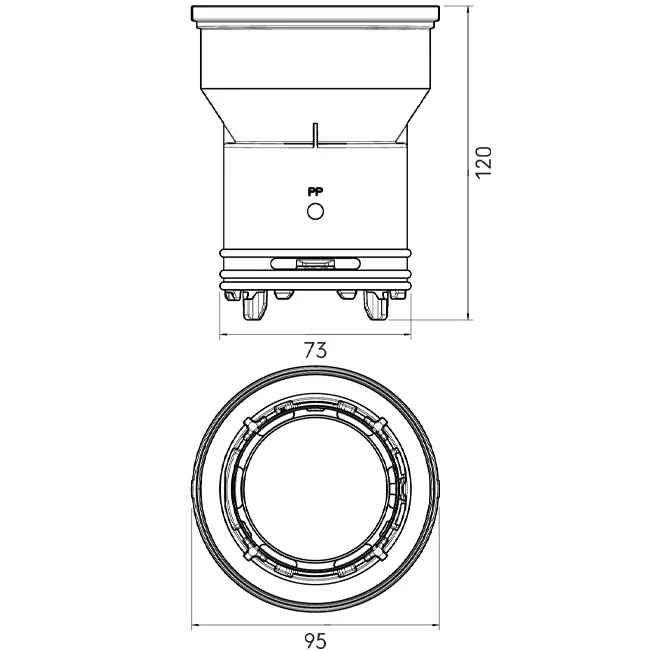

De set is ontworpen voor een stabiele luchtstroom bij zowel toevoer als afvoer. De verschillende zeta waarden voor toevoer en afvoer geven je inzicht in het te verwachten drukverlies binnen het systeem. Bij een luchtdebiet van 30 m³/h bedraagt het drukverlies bij één aansluiting circa 14,5 Pa voor toevoer en 7,3 Pa voor afvoer. Daarmee kun je het kanaaltraject en de ventilatie unit nauwkeurig dimensioneren. Het koppelstuk is temperatuurbestendig van -20 °C tot +60 °C en voldoet aan brandklasse Euroklasse E. Met een compacte bouwmaat van 109 x 95 x 95 mm blijft de inbouw overzichtelijk, ook in beperkte ruimtes.

Installatie en toepassingen

Je past de set toe wanneer je een verdeelbox wilt koppelen aan een 23C kanaal richting ventielen of andere aftakkingen. Dankzij het lichte gewicht van circa 0,075 kg werk je comfortabel boven plafonds of in technische schachten. De vaste passing binnen het Air Excellent systeem zorgt voor een stabiele en onderhoudsarme verbinding gedurende de levensduur van de installatie.

Met deze set realiseer je een technisch kloppende overgang tussen DBOX en kanaalsysteem, waarbij montagegemak en voorspelbare luchttechnische prestaties samenkomen.
